Расчет ТЭНа и электрического нагревателя
Мощность электронагревателя для воздуха и воды, ток и сечение кабеля, проверка удельной нагрузки на поверхность трубчатого нагревателя.
Нагрев воздуха
Мощность электронагревателя приточной установки
— заполните поля —
Нагрев воды
Мощность ТЭНа для нагрева объема воды
— заполните поля —
Время нагрева имеющимся ТЭНом
— заполните поля —
Ток и сечение кабеля
Ток нагревателя и подбор кабеля
— заполните поля —
Удельная нагрузка на поверхность ТЭНа
— заполните поля —
Допустимый ток и сечение медного кабеля
| Сечение, мм² | Открытая прокладка, А | В трубе, А | Мощность 220 В, кВт | Мощность 380 В, кВт |
|---|---|---|---|---|
| 1,5 | 23 | 19 | 4,1 | 10,5 |
| 2,5 | 30 | 27 | 5,9 | 15,0 |
| 4 | 41 | 38 | 8,3 | 21,0 |
| 6 | 50 | 46 | 10,1 | 25,5 |
| 10 | 80 | 70 | 15,4 | 39,0 |
| 16 | 100 | 85 | 18,7 | 47,0 |
| 25 | 140 | 115 | 25,3 | 63,0 |
| 35 | 170 | 135 | 29,7 | 75,0 |
| 50 | 215 | 175 | 38,5 | 97,0 |
Значения для медных проводов по ПУЭ, гл. 1.3, при температуре окружающей среды 25 °C. Алюминиевые провода — на ступень больше по сечению.
Допустимая удельная нагрузка на поверхность ТЭНа
| Среда | Вт/см² | Температура оболочки, °C |
|---|---|---|
| Вода проточная | 8 – 10 | до 120 |
| Вода спокойная | 4 – 6 | до 150 |
| Щелочные растворы | 3 – 4 | до 150 |
| Масло | 2 – 3 | до 250 |
| Воздух движущийся (v ≥ 6 м/с) | 1,8 – 2,2 | до 450 |
| Воздух спокойный | 0,8 – 1,2 | до 450 |
| Пресс-формы, металл | 10 – 15 | до 500 |
Требования к электронагревателям вентиляции
- Блокировка по расходу воздуха: нагреватель включается только при работающем вентиляторе.
- Выбег вентилятора после отключения нагрева — не менее 2–3 минут, иначе сработает термозащита.
- Два уровня защиты от перегрева: автоматический термостат (+50…+70 °C) и аварийный с ручным сбросом (+90…+120 °C).
- Скорость воздуха через нагреватель — не менее 1,5–2 м/с, иначе перегрев ТЭНов.
- Ступенчатое или тиристорное регулирование мощности; при мощности свыше 10 кВт — обязательно секционирование.
Сравните с водяным вариантом в расчете калорифера: электронагрев проще в монтаже, но дороже в эксплуатации в 3–5 раз.
Оборудование под этот расчет
Весь каталог
Тепловое оборудование

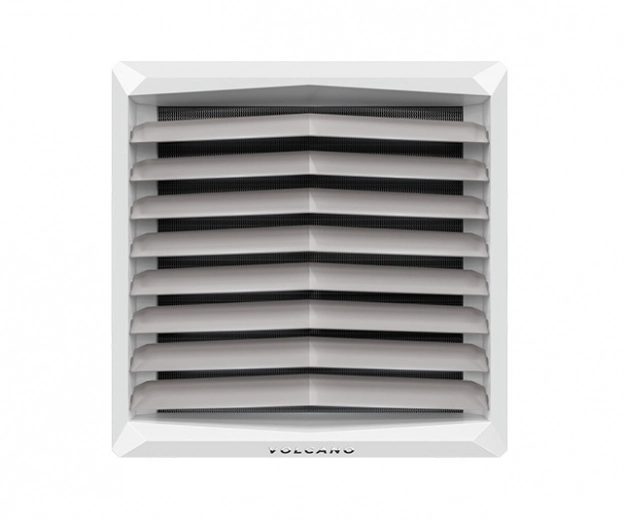

Воздушно-отопительный агрегат VOLCANO
Цена по запросу
Регуляторы
Модуль с релейным и аналоговым выходом на шину RS-485
Цена по запросу
Пульты
SENSOR+ (CO2 + температура и влажность)
Цена по запросу
Приборы автоматики и датчики

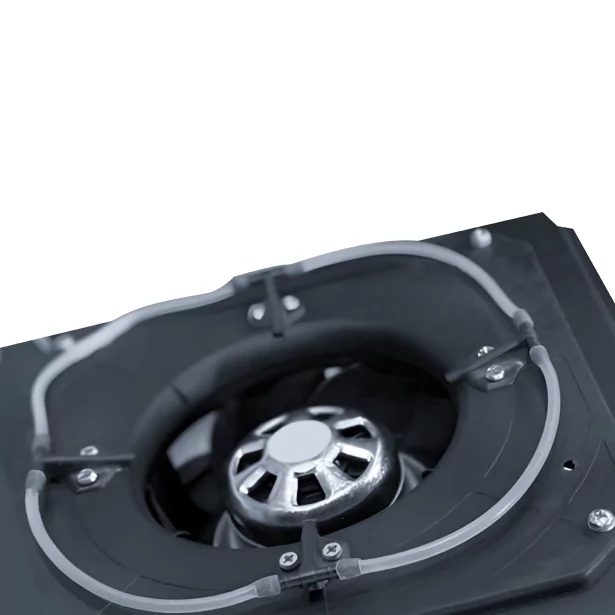

Датчик давления для CAV-системы (K-фактор) для приточных установок
Цена по запросу
Частые вопросы
Как подобрать мощность электронагревателя для приточки?
P = 0,336 · L · Δt / 1000 в киловаттах, где L — расход воздуха в м³/ч. Полученное значение округляют вверх до стандартного типоразмера и проверяют по допустимому току и сечению кабеля.
Какая удельная нагрузка допустима на поверхности ТЭНа?
Для нагрева воздуха — 2,5–5 Вт/см²; выше этого значения оболочка перегревается, оребрение выгорает, а в воздуховоде появляется запах гари. При малых скоростях воздуха нагрузку снижают к нижней границе диапазона.
Какая минимальная скорость воздуха через электронагреватель?
Не ниже 1,5–2 м/с. При меньшей скорости ТЭН не успевает отдавать тепло, срабатывает термозащита, а при ее отказе возможен пожар. Поэтому электронагреватель всегда сблокирован с вентилятором и выбегом 1–3 минуты.
Как считают ток и сечение кабеля?
Для трехфазной нагрузки I = P/(1,73 · U · cosφ), при чисто активной нагрузке cosφ = 1 и U = 380 В. Сечение подбирают по длительно допустимому току с учетом способа прокладки, а не по мощности напрямую.
