Подбор вентилятора: мощность и законы подобия
Мощность на валу, пересчёт производительности и давления при смене оборотов, поправка на плотность горячего или разрежённого воздуха.
Мощность вентилятора
Мощность на валу и подбор двигателя
— заполните поля —
Законы подобия вентиляторов
Пересчёт при изменении оборотов
— заполните поля —
Обороты под требуемый расход
— заполните поля —
Поправка на плотность воздуха
Пересчёт характеристик на рабочую плотность
— заполните поля —
Как подбирают вентилятор
- Исходные данные — расход воздуха (см. расчёт воздухообмена) и полное давление сети (см. аэродинамический расчёт).
- Рабочая точка на характеристике вентилятора должна попадать в зону максимального КПД, обычно 60–80 % от максимального расхода.
- Запас по давлению 10–15 % компенсирует неучтённые сопротивления и загрязнение фильтров; больший запас ведёт к перерасходу энергии.
- Для горячего воздуха (дымоудаление, сушка) и высокогорья обязательна поправка на плотность.
Синхронные обороты асинхронного двигателя
| Число полюсов | Синхронные, об/мин (50 Гц) | Номинальные под нагрузкой |
|---|---|---|
| 2 | 3000 | 2800 – 2900 |
| 4 | 1500 | 1400 – 1450 |
| 6 | 1000 | 920 – 960 |
| 8 | 750 | 690 – 720 |
Экономия при снижении оборотов
Мощность меняется как куб оборотов: снижение расхода на 20 % даёт экономию мощности около 49 %, на 30 % — около 66 %. Именно поэтому регулирование частотным преобразователем окупается быстрее, чем дросселирование заслонкой.
| Снижение расхода | Обороты | Давление | Мощность |
|---|---|---|---|
| 0 % | 100 % | 100 % | 100 % |
| 10 % | 90 % | 81 % | 73 % |
| 20 % | 80 % | 64 % | 51 % |
| 30 % | 70 % | 49 % | 34 % |
| 50 % | 50 % | 25 % | 13 % |

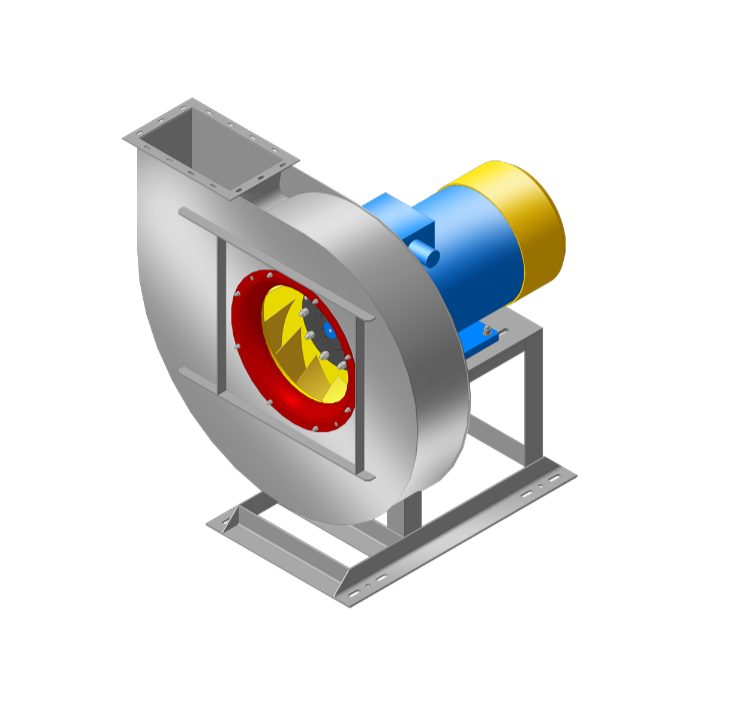

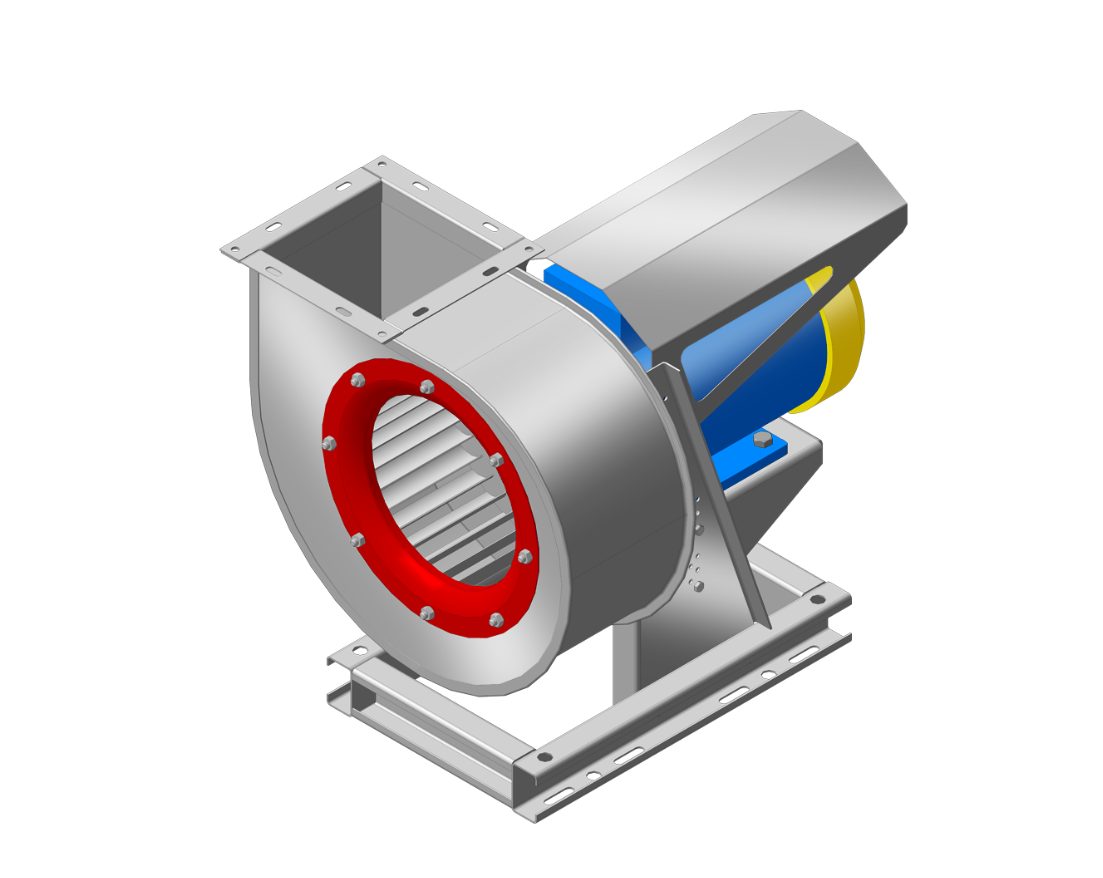

Оборудование под этот расчет
Весь каталог
Частые вопросы
Чем полное давление вентилятора отличается от статического?
Полное давление — сумма статического и динамического. В каталогах канальных и радиальных вентиляторов чаще приводят статическое давление, поэтому при подборе важно сверять, какая величина указана в характеристике, иначе ошибка достигает 10–20 %.
Что такое законы подобия вентиляторов?
При изменении частоты вращения расход меняется пропорционально оборотам, давление — квадрату оборотов, потребляемая мощность — кубу. Снижение оборотов на 20 % дает падение расхода на 20 %, давления на 36 %, но экономит около половины мощности.
Зачем вентилятору частотный преобразователь?
Он позволяет вывести систему на проектный расход после монтажа, не меняя шкивы и не дросселируя сеть, и экономит энергию при частичной нагрузке. Из-за кубической зависимости мощности даже небольшое снижение оборотов заметно уменьшает потребление.
В какой точке характеристики должен работать вентилятор?
В зоне максимального КПД — обычно 60–80 % от максимального расхода. Работа у левого края характеристики ведет к помпажу и вибрации, у правого — к перегрузке двигателя и повышенному шуму.
