Расчет расхода теплоносителя и диаметра трубопровода
Расход теплоносителя по тепловой мощности, подбор диаметра трубы по допустимой скорости и потери давления на участке.
Расход теплоносителя
Расход по тепловой мощности
— заполните поля —
Мощность по известному расходу
— заполните поля —
Подбор диаметра трубопровода
Диаметр трубы по расходу
— заполните поля —
Объем воды в трубопроводе
— заполните поля —
Потери давления
Потери давления на участке трубопровода
— заполните поля —
Пропускная способность стальных труб
Тепловая мощность, кВт, при перепаде температур 20 °C (график 90/70) и различной скорости.
| Ду, мм | Внутр. d, мм | при 0,6 м/с | при 0,8 м/с | при 1,2 м/с | Объем, л/м |
|---|
Рекомендуемые скорости теплоносителя
| Участок | Скорость, м/с |
|---|---|
| Подводки к приборам | 0,2 – 0,5 |
| Стояки и ветви в жилых зданиях | 0,3 – 0,7 |
| Магистрали в жилых зданиях | 0,5 – 1,0 |
| Магистрали в производственных зданиях | 0,8 – 1,5 |
| Тепловые сети | 1,0 – 3,0 |
Удельные потери давления
- Экономичный диапазон для систем отопления — 100–200 Па/м (10–20 мм вод. ст. на метр).
- Для длинных магистралей принимают 50–100 Па/м, чтобы не завышать напор насоса.
- Местные сопротивления в системах отопления обычно составляют 25–35 % от потерь на трение, в узлах обвязки — до 100 %.
Особенности гликолевых смесей
- Теплоёмкость ниже, чем у воды: расход при той же мощности выше на 10–20 %.
- Вязкость выше: потери давления растут на 20–40 %, насос подбирают с запасом.
- Гликоль текуч — требуются качественные уплотнения; оцинкованные трубы применять нельзя.
- Раз в 3–5 лет требуется проверка и замена: присадки вырабатываются, смесь становится агрессивной.
Для калорифера приточной установки расход считается в расчете калорифера, для фанкойлов — в расчете фанкойла.
Оборудование под этот расчет
Весь каталог
Тепловое оборудование
Воздушно-отопительный агрегат VOLCANO
Цена по запросу
Не подвижные опоры трубопровода
Опора неподвижная для вертикальных коробов 01 ОСТ 34-10-610-93
Цена по запросу
Не подвижные опоры трубопровода

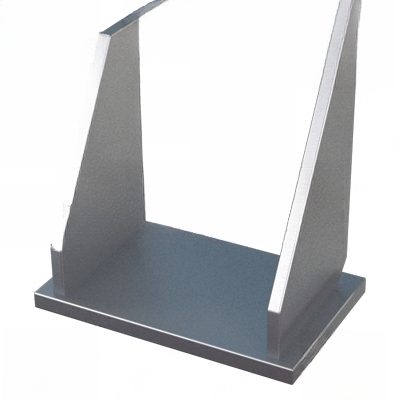

Опора неподвижная для вертикальных коробов 02 ОСТ 34-10-610-93
Цена по запросу
Анемометры

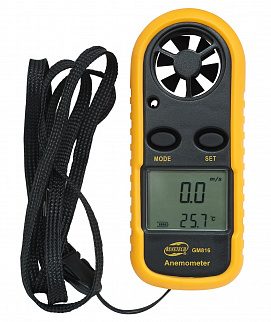

Цифровой анемометр
