Расчет и подбор фанкойла
Фанкойл подбирают по холодопроизводительности на средней скорости вентилятора — на максимальной он слишком шумный для постоянной работы.
Подбор фанкойла для помещения
Требуемая мощность по холоду и теплу
— заполните поля —
Расход воды в контурах
Расход воды и подбор обвязки
— заполните поля —
Поправка на температурный режим
— заполните поля —
Типоразмеры фанкойлов
| Типоразмер | Холод (средняя скорость), кВт | Тепло, кВт | Расход воздуха, м³/ч | Площадь, м² |
|---|---|---|---|---|
| 200 | 1,6 | 2,6 | 250 | до 16 |
| 300 | 2,4 | 3,9 | 380 | до 24 |
| 400 | 3,2 | 5,2 | 500 | до 32 |
| 600 | 4,8 | 7,8 | 750 | до 48 |
| 800 | 6,4 | 10,4 | 1000 | до 64 |
| 1000 | 8,0 | 13,0 | 1250 | до 80 |
| 1200 | 9,6 | 15,6 | 1500 | до 96 |
Данные для режима 7/12 °C, воздух 27 °C. Значения ориентировочные, уточняйте по каталогу производителя.
Двухтрубная и четырехтрубная схемы
| Параметр | Двухтрубная | Четырехтрубная |
|---|---|---|
| Теплообменников в фанкойле | 1 | 2 |
| Одновременно холод и тепло | нет, сезонное переключение | да, в разных помещениях |
| Стоимость трубопроводов | ниже | выше на 40–60 % |
| Применение | жилые дома, небольшие офисы | крупные здания, гостиницы |
| Межсезонье | проблема: одни помещения греются, другие нет | решена |
Что учесть при подборе
- Подбор по средней скорости. На максимальной скорости фанкойл шумит 45–50 дБА — это допустимо только кратковременно.
- Дренаж. Кассетным и канальным моделям нужен дренажный насос или уклон трубы не менее 1 %. Конденсат — до 1,5 л/ч на 5 кВт холода.
- Приток воздуха. Фанкойл работает на рециркуляцию и не подает свежий воздух. Приток нужен отдельно — см. расчет воздухообмена.
- Точка росы. При подаче воды 7 °C поверхность теплообменника холоднее точки росы — конденсат образуется всегда, изоляция труб обязательна.
- Обвязка. Двухходовой клапан — для систем с переменным расходом, трехходовой — с постоянным расходом через чиллер.
Расход и диаметры труб в контуре — в расчете расхода теплоносителя.

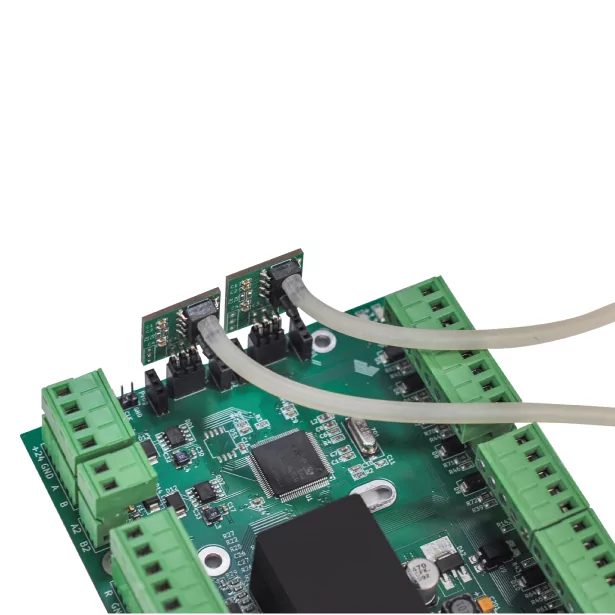

Оборудование под этот расчет
Весь каталог
Частые вопросы
Чем фанкойл отличается от внутреннего блока сплит-системы?
Фанкойл работает на воде или гликоле от чиллера или котла, сплит — на фреоне от собственного наружного блока. Фанкойлы удобнее, когда точек охлаждения много: одна холодильная машина обслуживает десятки помещений.
Двухтрубная или четырехтрубная схема?
Двухтрубная дешевле, но все помещения одновременно работают либо на холод, либо на тепло. Четырехтрубная позволяет в одном помещении греть, а в соседнем охлаждать — это важно для зданий с разной ориентацией фасадов.
Какой график воды для фанкойла?
Для охлаждения обычно 7/12 °C, для нагрева 45/40 °C или 70/60 °C. Паспортная мощность указывается для конкретного графика; при других температурах ее пересчитывают по поправочным коэффициентам.
На какой скорости вентилятора подбирать фанкойл?
На средней. Максимальная скорость дает паспортную мощность, но шум на ней часто выше нормы для офиса, и запаса для тихой работы не остается.
