Расчет параметров влажного воздуха
Все точки i-d диаграммы: по температуре и влажности определяются влагосодержание, энтальпия, точка росы и мокрый термометр.
Параметры состояния воздуха
По температуре и относительной влажности
— заполните поля —
По температуре и влагосодержанию
— заполните поля —
Смешение двух потоков
Параметры смеси наружного и рециркуляционного воздуха
— заполните поля —
Конденсат на поверхности
Проверка выпадения конденсата
— заполните поля —
Параметры влажного воздуха: что есть что
| Параметр | Обозначение | Смысл |
|---|---|---|
| Температура по сухому термометру | t, °C | обычная температура воздуха |
| Относительная влажность | φ, % | отношение фактического содержания пара к максимально возможному при данной температуре |
| Влагосодержание | d, г/кг | масса водяного пара на 1 кг сухого воздуха; не меняется при нагреве и охлаждении без конденсации |
| Энтальпия | i, кДж/кг | полная теплота воздуха; по ней считают мощность охладителей и нагревателей |
| Точка росы | tр, °C | температура, при которой начинается конденсация |
| Мокрый термометр | tм, °C | предел адиабатического охлаждения; определяет эффективность испарительного охлаждения |
Влагосодержание насыщенного воздуха
| t, °C | d при φ=100 %, г/кг | t, °C | d при φ=100 %, г/кг |
|---|
Типовые процессы обработки воздуха
- Нагрев — влагосодержание d постоянно, относительная влажность φ падает, энтальпия растет. Вертикальная линия вверх на i-d диаграмме.
- Охлаждение без осушения — d постоянно, φ растет. Возможно, пока температура выше точки росы.
- Охлаждение с осушением — процесс идет к линии насыщения, d уменьшается, выпадает конденсат.
- Адиабатическое увлажнение — энтальпия i постоянна, d растет, температура падает примерно на 2,5 °C на каждый г/кг.
- Паровое увлажнение — d растет практически при постоянной температуре, энтальпия увеличивается.
- Смешение — точка смеси лежит на прямой между исходными точками.
Где применяется
- Расчет воздухоохладителя — полная и явная мощность считаются по разности энтальпий.
- Расчет увлажнителя — по разности влагосодержаний.
- Расчет рекуператора — риск обмерзания определяется точкой росы вытяжного воздуха.
Оборудование под этот расчет

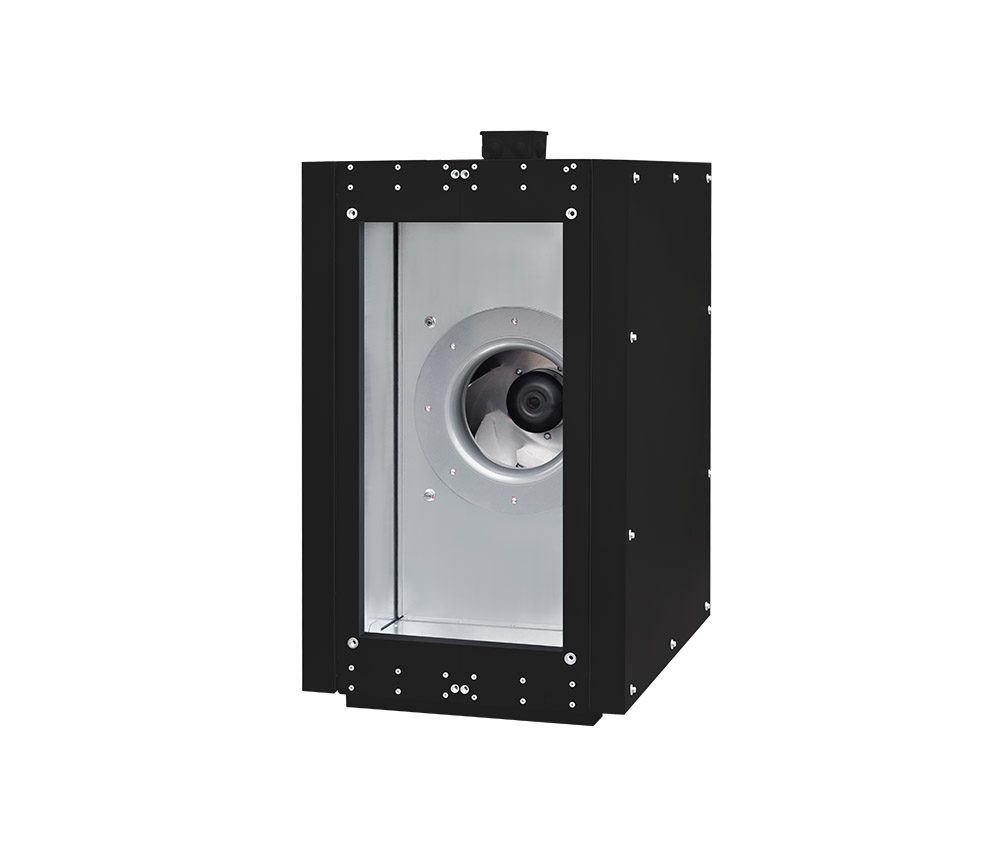

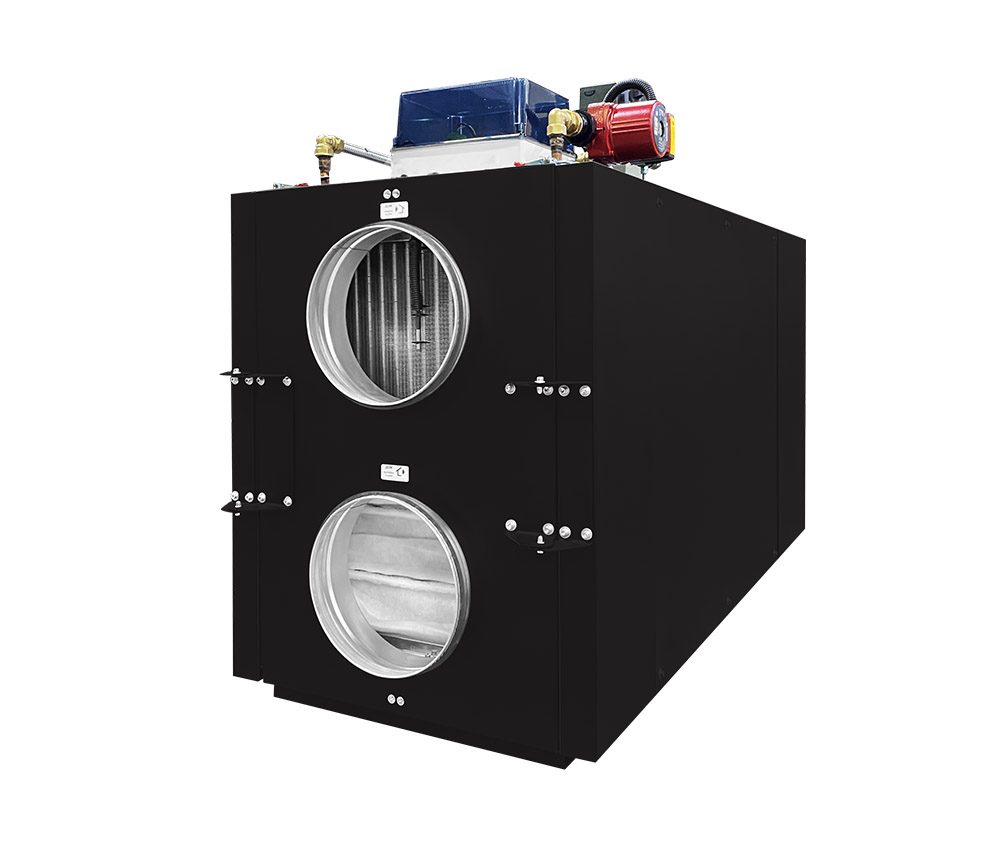

Весь каталог/114.jpg)

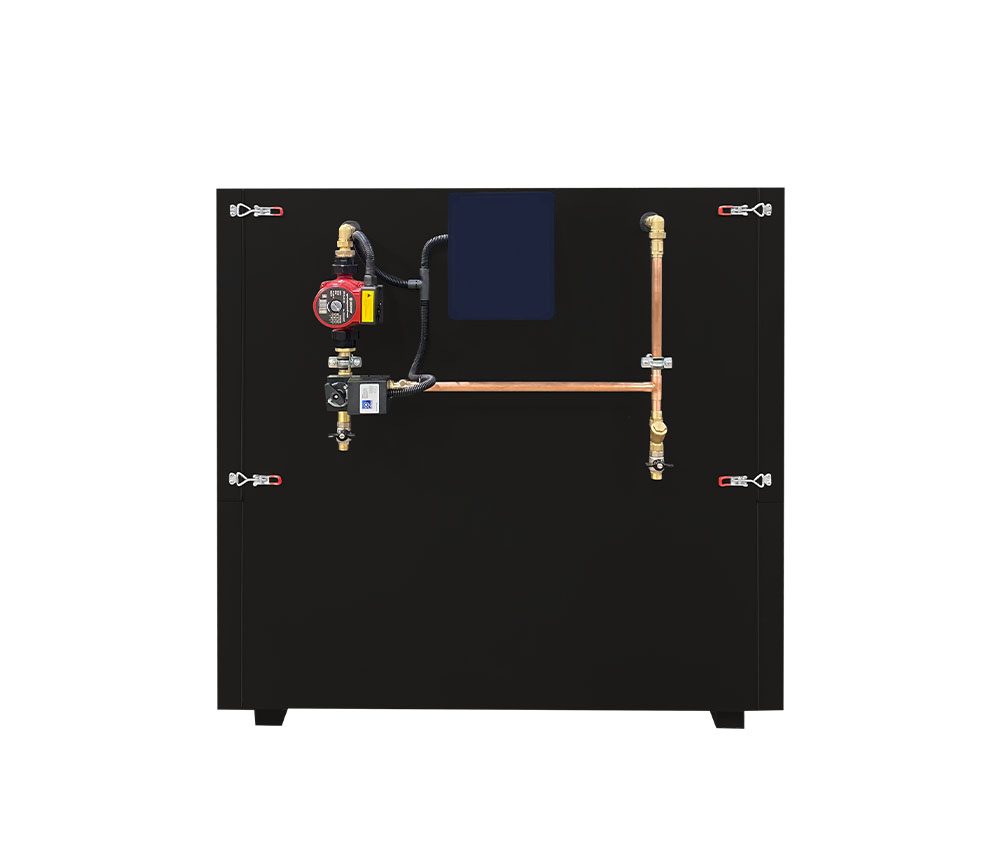

/126.jpg)
/134.jpg)
Частые вопросы
Что такое влагосодержание и чем оно отличается от влажности?
Влагосодержание d — это масса водяного пара на килограмм сухого воздуха в г/кг; оно не меняется при простом нагреве или охлаждении без конденсации. Относительная влажность φ показывает, насколько воздух близок к насыщению, и при нагреве падает сама по себе.
Что такое точка росы?
Температура, при которой воздух с данным влагосодержанием становится насыщенным и начинает выпадать конденсат. По ней проверяют, не выпадет ли влага на холодных поверхностях — окнах, трубах, стенках воздуховода.
Зачем нужна температура мокрого термометра?
Она показывает предел адиабатического охлаждения: воздух нельзя охладить испарением воды ниже этой температуры. По ней же считают эффективность адиабатических увлажнителей и градирен.
Что такое энтальпия воздуха?
Полное теплосодержание килограмма сухого воздуха с находящейся в нем влагой, кДж/кг. По разнице энтальпий считают нагрузку на воздухоохладитель — это единственный корректный способ учесть одновременно охлаждение и осушение.
