Расчет мощности ККБ (компрессорно-конденсаторного блока)
ККБ подбирают под фреоновый воздухоохладитель приточной установки — с обязательными поправками на реальные температуры кипения и конденсации.
Мощность ККБ для приточной установки
Холодопроизводительность по параметрам воздуха
— заполните поля —
ККБ для охлаждения помещения приточным воздухом
— заполните поля —
Поправки на условия работы
Пересчет каталожной мощности на рабочие условия
— заполните поля —
Поправочные коэффициенты
| Наружная температура, °C | 25 | 30 | 35 | 40 | 45 |
|---|---|---|---|---|---|
| Коэффициент по конденсации | 1,13 | 1,07 | 1,00 | 0,92 | 0,83 |
| Температура кипения, °C | 0 | +5 | +7 | +10 |
|---|---|---|---|---|
| Коэффициент по испарению | 0,86 | 1,00 | 1,07 | 1,18 |
Подбор ККБ: порядок действий
- Определить расход приточного воздуха — расчет воздухообмена.
- Задать расчетные параметры наружного воздуха для теплого периода (обеспеченность 0,98) и требуемую температуру притока.
- Рассчитать полную холодопроизводительность по разности энтальпий (расчет выше).
- Подобрать фреоновый воздухоохладитель установки — расчет воздухоохладителя.
- Подобрать ККБ с учетом поправок и согласовать по типу хладагента и диапазону производительности.
- Проверить длину и перепад высот фреоновой трассы; при длине свыше 30 м обязателен подбор с производителем.
Ключевые ограничения
- Согласование с охладителем. ККБ и фреоновый теплообменник подбираются в паре: важна не только мощность, но и площадь поверхности, число рядов и объем заправки.
- Регулирование. ККБ без инвертора работает по принципу «включен-выключен». Минимальный расход воздуха через охладитель должен поддерживаться постоянно, иначе теплообменник обмерзнет.
- Ограничение по разнице температур. Охлаждение более чем на 14–16 °C в одну ступень требует двухрядной схемы или промежуточного подогрева.
- Дренаж. Конденсат отводится через гидрозатвор высотой не менее величины разрежения в установке, иначе вода будет засасываться обратно.
- Работа зимой. Для круглогодичного охлаждения нужен зимний комплект: регулятор давления конденсации и подогрев картера.
Расчетные параметры наружного воздуха (теплый период)
| Город | Температура, °C | Энтальпия, кДж/кг |
|---|---|---|
| Астана | +29 | 55 |
| Алматы | +32 | 58 |
| Караганда, Темиртау | +29 | 54 |
| Шымкент | +36 | 62 |
| Атырау | +35 | 63 |
| Павлодар | +30 | 56 |
Оборудование под этот расчет
Весь каталог
Тепловое оборудование
Воздушно-отопительный агрегат VOLCANO
Цена по запросу
/121.jpg)
3 СТУПЕНИ РЕКУПЕРАЦИИ (ДО -35 °C)
Zenit Heco V 1500 3/4,5E
Цена по запросу
/106.jpg)
3 СТУПЕНИ РЕКУПЕРАЦИИ (ДО -35 °C)

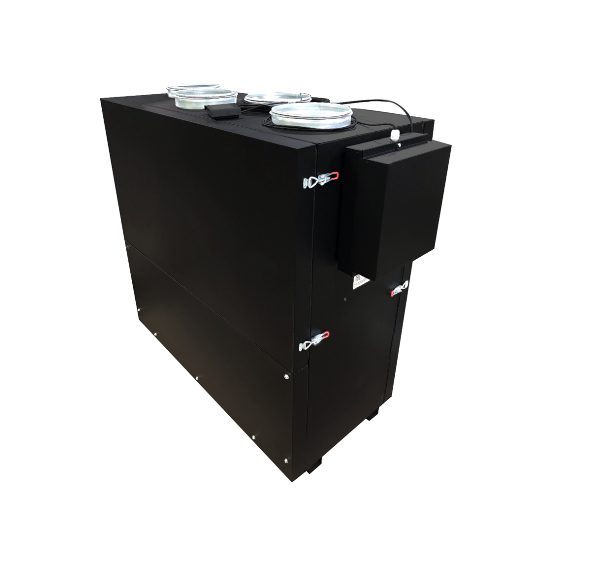

Zenit Heco V 350 1,5E (Steel)
Цена по запросу
/119.jpg)
3 СТУПЕНИ РЕКУПЕРАЦИИ (ДО -35 °C)

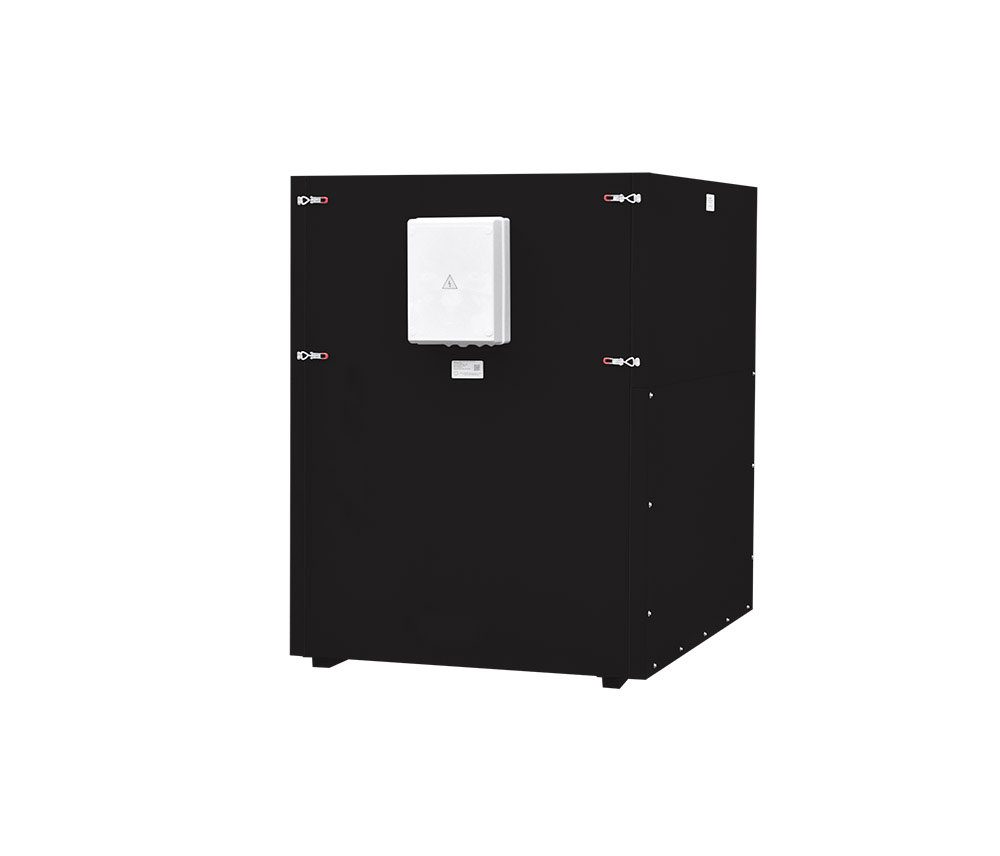

Zenit Heco V 1200 3/4,5E
