Калькулятор площади воздуховодов и фасонных изделий

Площадь поверхности воздуховодов, отводов, переходов, врезок, тройников, заглушек, зонтов и уток — для заказа металла, изоляции и покраски.

Воздуховоды

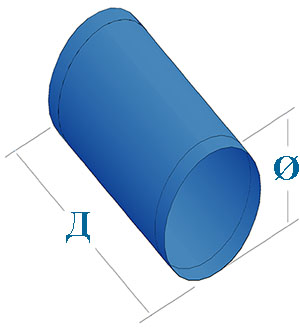

Площадь воздуховода круглого сечения

Диаметр Ø, мм:

Длина Д, м:

Кол-во, шт:

S = 0 м²

S = π × D × L × n где D - диаметр (м), L - длина (м), n - количество (шт)

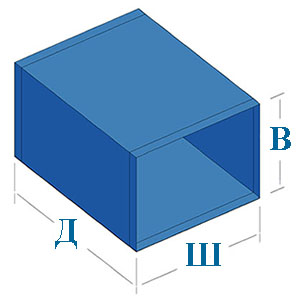

Площадь воздуховода прямоугольного сечения

Ширина Ш, мм:

Высота В, мм:

Длина Д, м:

Кол-во, шт:

S = 0 м²

S = 2 × (Ш + В) × Д × n где Ш - ширина (м), В - высота (м), Д - длина (м), n - количество (шт)

Переходы

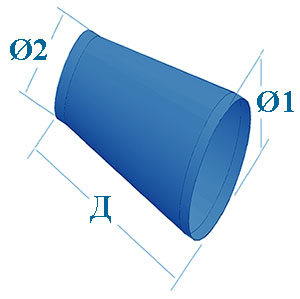

Площадь перехода с круглого на круглое сечение

Диаметр Ø1, мм:

Диаметр Ø2, мм:

Длина Д, мм:

Кол-во, шт:

S = 0 м²

S = π × (r1 + r2) × l × n где r1, r2 - радиусы (м), l - образующая конуса (м), n - количество (шт)

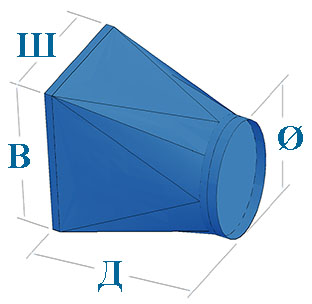

Площадь перехода с круглого на прямоугольное сечение

Диаметр Ø, мм:

Ширина Ш, мм:

Высота В, мм:

Длина Д, мм:

Кол-во, шт:

S = 0 м²

S = [((D/2 + Ш) × Д + (D/2 + В) × Д) × 1.15] × n где D - диаметр (м), Ш - ширина (м), В - высота (м), Д - длина (м), n - количество (шт)

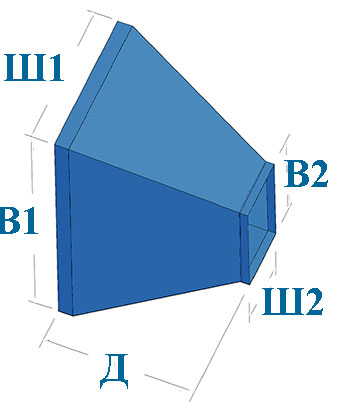

Площадь перехода с прямоугольного на прямоугольное сечение

Переход с прямоугольного на прямоугольное

Ширина Ш1, мм:

Высота В1, мм:

Ширина Ш2, мм:

Высота В2, мм:

Длина Д, мм:

Кол-во, шт:

S = 0 м²

S = [((Ш1 + Ш2)/2 × Д × 2 + (В1 + В2)/2 × Д × 2) × 1.1] × n где Ш1, Ш2 - ширины (м), В1, В2 - высоты (м), Д - длина (м), n - количество (шт)

Врезки

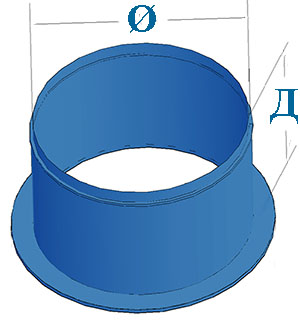

Площадь врезки прямой круглой

Диаметр Ø, мм:

Длина Д, мм:

Кол-во, шт:

S = 0 м²

S = π × D × Д × n где D - диаметр (м), Д - длина (м), n - количество (шт)

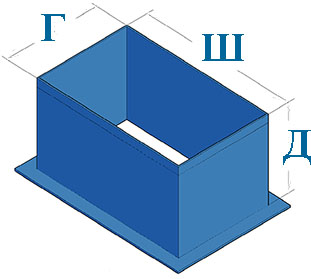

Площадь врезки прямой прямоугольной

Ширина Ш, мм:

Глубина Г, мм:

Длина Д, мм:

Кол-во, шт:

S = 0 м²

S = 2 × (Ш + Г) × Д × n где Ш - ширина (м), Г - глубина (м), Д - длина (м), n - количество (шт)

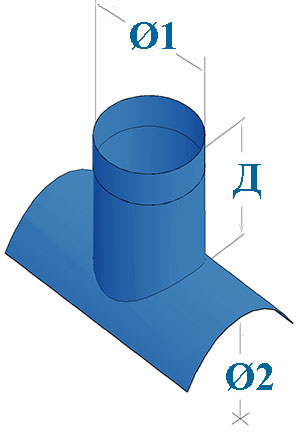

Площадь круглой врезки с воротником

Диаметр Ø1, мм:

Диаметр Ø2, мм:

Длина Д, мм:

Кол-во, шт:

S = 0 м²

S = [(π × D1 × Д + π × (D2²/4 - D1²/4)) × 1.1] × n где D1, D2 - диаметры (м), Д - длина (м), n - количество (шт)

Площадь прямоугольной врезки с воротником

Ширина Ш, мм:

Глубина Г, мм:

Длина Д, мм:

Диаметр Ø, мм:

Кол-во, шт:

S = 0 м²

S = [(2 × (Ш + Г) × Д + Ш × Г - π × (D/2)²) × 1.1] × n где Ш - ширина (м), Г - глубина (м), Д - длина (м), D - диаметр (м), n - количество (шт)

Тройники

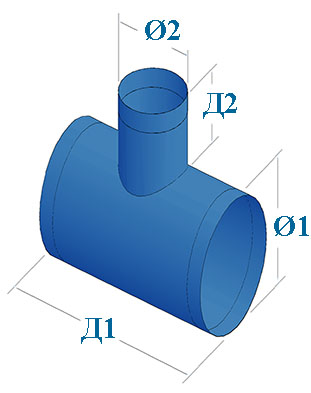

Площадь поверхности круглого тройника

Диаметр Ø1, мм:

Длина Д1, мм:

Диаметр Ø2, мм:

Длина Д2, мм:

Кол-во, шт:

S = 0 м²

S = [(π × D1 × Д1 + π × D2 × Д2 - π × (D2/2)² + π × D2 × 0.1) × 1.15] × n где D1, D2 - диаметры (м), Д1, Д2 - длины (м), n - количество (шт)

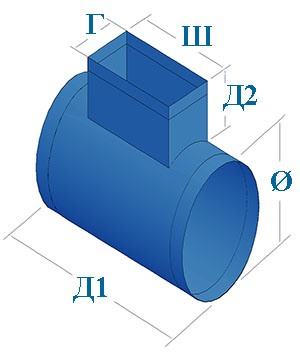

Площадь круглого тройника с прямоугольной врезкой

Диаметр Ø, мм:

Длина Д1, мм:

Ширина Ш, мм:

Глубина Г, мм:

Длина Д2, мм:

Кол-во, шт:

S = 0 м²

S = [(π × D × Д1 + 2(Ш + Г) × Д2 - Ш × Г + 2(Ш + Г) × 0.05) × 1.2] × n где D - диаметр (м), Ш - ширина (м), Г - глубина (м), Д1, Д2 - длины (м), n - количество (шт)

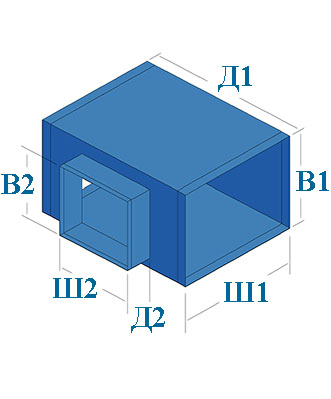

Калькулятор площади прямоугольного тройника

Длина Д1, мм:

Ширина Ш1, мм:

Высота В1, мм:

Длина Д2, мм:

Ширина Ш2, мм:

Высота В2, мм:

Кол-во, шт:

S = 0 м²

S = [(2(Ш1 + В1) × Д1 + 2(Ш2 + В2) × Д2 - Ш2 × В2 + 2(Ш2 + В2) × 0.05) × 1.15] × n где Ш1, Ш2 - ширины (м), В1, В2 - высоты (м), Д1, Д2 - длины (м), n - количество (шт)

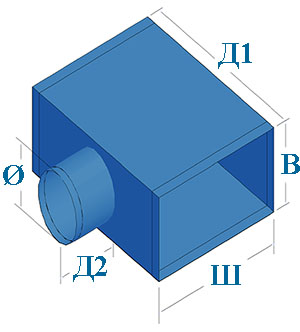

Площадь прямоугольного тройника с круглой врезкой

Длина Д1, мм:

Ширина Ш, мм:

Высота В, мм:

Длина Д2, мм:

Диаметр Ø, мм:

Кол-во, шт:

S = 0 м²

S = [(2(Ш + В) × Д1 + π × D × Д2 - π × (D/2)² + π × D × 0.1) × 1.2] × n где Ш - ширина (м), В - высота (м), D - диаметр (м), Д1, Д2 - длины (м), n - количество (шт)

Заглушки

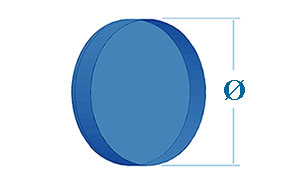

Расчет площади круглой заглушки

Диаметр Ø, мм:

Кол-во, шт:

S = 0 м²

S = [π × (D/2)² + π × D × 0.1] × n где D - диаметр (м), 0.1 - добавка на загиб кромки, n - количество (шт)

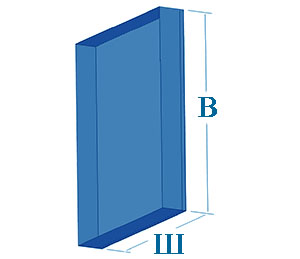

Площадь прямоугольной заглушки

Ширина Ш, мм:

Высота В, мм:

Кол-во, шт:

S = 0 м²

S = [Ш × В + 2(Ш + В) × 0.05] × n где Ш - ширина (м), В - высота (м), 0.05 - добавка на загиб кромки, n - количество (шт)

Зонты

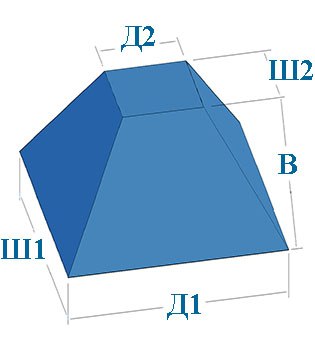

Площадь зонта островного типа

Длина Д1, мм:

Ширина Ш1, мм:

Длина Д2, мм:

Ширина Ш2, мм:

Высота В, мм:

Кол-во, шт:

S = 0 м²

S = [(Д1 × Ш1 + Д2 × Ш2 + (Д1 + Д2)/2 × В × 2 + (Ш1 + Ш2)/2 × В × 2) × 1.1] × n где Д1, Д2, Ш1, Ш2 - размеры (м), В - высота (м), n - количество (шт)

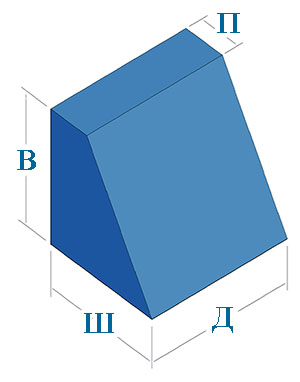

Площадь зонта пристенного типа

Длина Д, мм:

Ширина Ш, мм:

Высота В, мм:

Полка П, мм:

Кол-во, шт:

S = 0 м²

S = [(Д × Ш + (Ш + П)/2 × В × 2 + Д × В) × 1.1] × n где Д - длина (м), Ш - ширина (м), В - высота (м), П - полка (м), n - количество (шт)

Утки

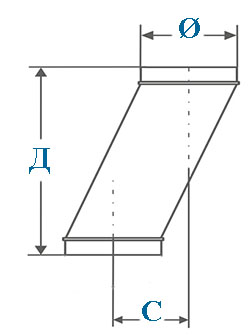

Площадь круглой утки

Диаметр Ø, мм:

Длина Д, мм:

Смещение С, мм:

Кол-во, шт:

S = 0 м²

S = π × D × √(Д² + С²) × 1.15 × n где D - диаметр (м), Д - длина (м), С - смещение (м), n - количество (шт)

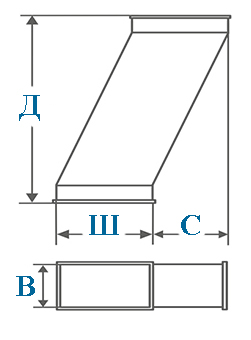

Площадь прямоугольной утки

Ширина Ш, мм:

Высота В, мм:

Длина Д, мм:

Смещение С, мм:

Кол-во, шт:

S = 0 м²

S = [2(Д × В + Д × Ш + Ш × В) × SF × 1.15] × n где Ш - ширина (м), В - высота (м), Д - длина (м), SF - фактор смещения, n - количество (шт)

Оборудование под этот расчет

Весь каталог

Воздуховоды Воздуховод-100-3000-оц.-0.5-г.г Цена по запросу

Воздуховоды Воздуховод-125-3000-оц.-0.5-г.г Цена по запросу

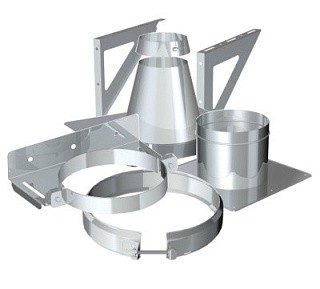

Дымоходы Доборные элементы Цена по запросу

Воздуховоды Воздуховод-150*200-1410-оц.-0.5-т2.т2 Цена по запросу

Частые вопросы

Какой запас закладывают к расчетной площади воздуховодов?

На нахлесты, отходы при раскрое и подрезку к расчетной площади добавляют 10–15 %. Для систем с большим числом фасонных изделий — отводов, переходов, врезок — берут верхнюю границу: обрезков на фасонине всегда больше, чем на прямых участках.

Как считают площадь отвода и перехода?

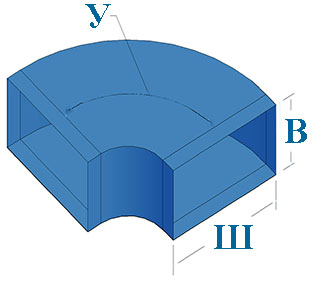

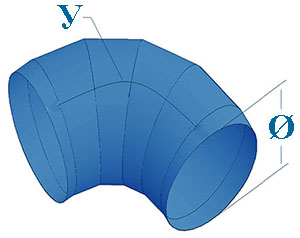

Отвод считают как участок воздуховода длиной по средней линии: L = π·R·α/180, где R — радиус по оси, α — угол в градусах. Переход — как боковую поверхность усеченного конуса или пирамиды по средним размерам входа и выхода. Калькулятор делает это по каждому типу изделия отдельно.

Какая толщина оцинковки нужна для воздуховода?

По СП 60.13330 толщина стали зависит от размера: до 250 мм — 0,5 мм, 250–1000 мм — 0,7 мм, свыше 1000 мм — 0,9–1,0 мм. Для систем дымоудаления и агрессивных сред толщина назначается отдельно, обычно от 0,8 мм и выше.

Зачем считать площадь воздуховодов?

По площади заказывают металл и считают его стоимость, определяют объем теплоизоляции и огнезащиты, а также расход краски или порошкового покрытия. Это основная величина в смете на изготовление вентиляции.
