Расчет калорифера (водяного нагревателя)
Мощность нагрева приточного воздуха, расход теплоносителя в обвязке и проверка режима на риск замерзания теплообменника.
Мощность калорифера
Мощность нагрева приточного воздуха
— заполните поля —
Расход теплоносителя
Расход теплоносителя и подбор трубы
— заполните поля —
Проверка риска замерзания
— заполните поля —
Температура воздуха на выходе
До какой температуры нагреет имеющийся калорифер
— заполните поля —
Теплоносители: свойства
| Теплоноситель | Плотность, кг/м³ | Теплоёмкость, кДж/(кг·°C) | Температура замерзания, °C | Поправка к расходу |
|---|---|---|---|---|
| Вода | 977 (80 °C) | 4,19 | 0 | 1,00 |
| Этиленгликоль 30 % | 1030 | 3,70 | −15 | 1,13 |
| Этиленгликоль 40 % | 1050 | 3,50 | −25 | 1,20 |
| Пропиленгликоль 30 % | 1020 | 3,80 | −13 | 1,10 |
| Пропиленгликоль 40 % | 1030 | 3,60 | −22 | 1,16 |
Типовые температурные графики
| График | Применение | Δt |
|---|---|---|
| 150/70 | магистральные тепловые сети | 80 |
| 130/70 | тепловые сети, ЦТП | 60 |
| 95/70 | котельная, системы отопления | 25 |
| 90/70 | калориферы приточных установок | 20 |
| 80/60 | современные котлы, фанкойлы | 20 |
| 60/40 | тёплый пол, конденсационные котлы | 20 |
Защита калорифера от замерзания
- Термостат защиты по воздуху после калорифера (уставка +5…+7 °C) и по обратной воде (+15…+20 °C).
- Обвязка с трёхходовым клапаном и циркуляционным насосом: расход через теплообменник постоянный, регулируется температура смеси.
- Прогрев установки перед пуском и закрытие воздушного клапана при остановке.
- В регионах с расчетной температурой ниже −25 °C и при отсутствии круглосуточного обслуживания — гликолевый теплоноситель или электрический нагреватель.
Двухступенчатый нагрев
При наружной температуре ниже −25 °C часто применяют схему «рекуператор + водяной калорифер» или «предварительный электрический нагреватель + водяной калорифер». Рекуператор снимает основную нагрузку — оцените экономию в расчете рекуператора.
Оборудование под этот расчет
Весь каталог

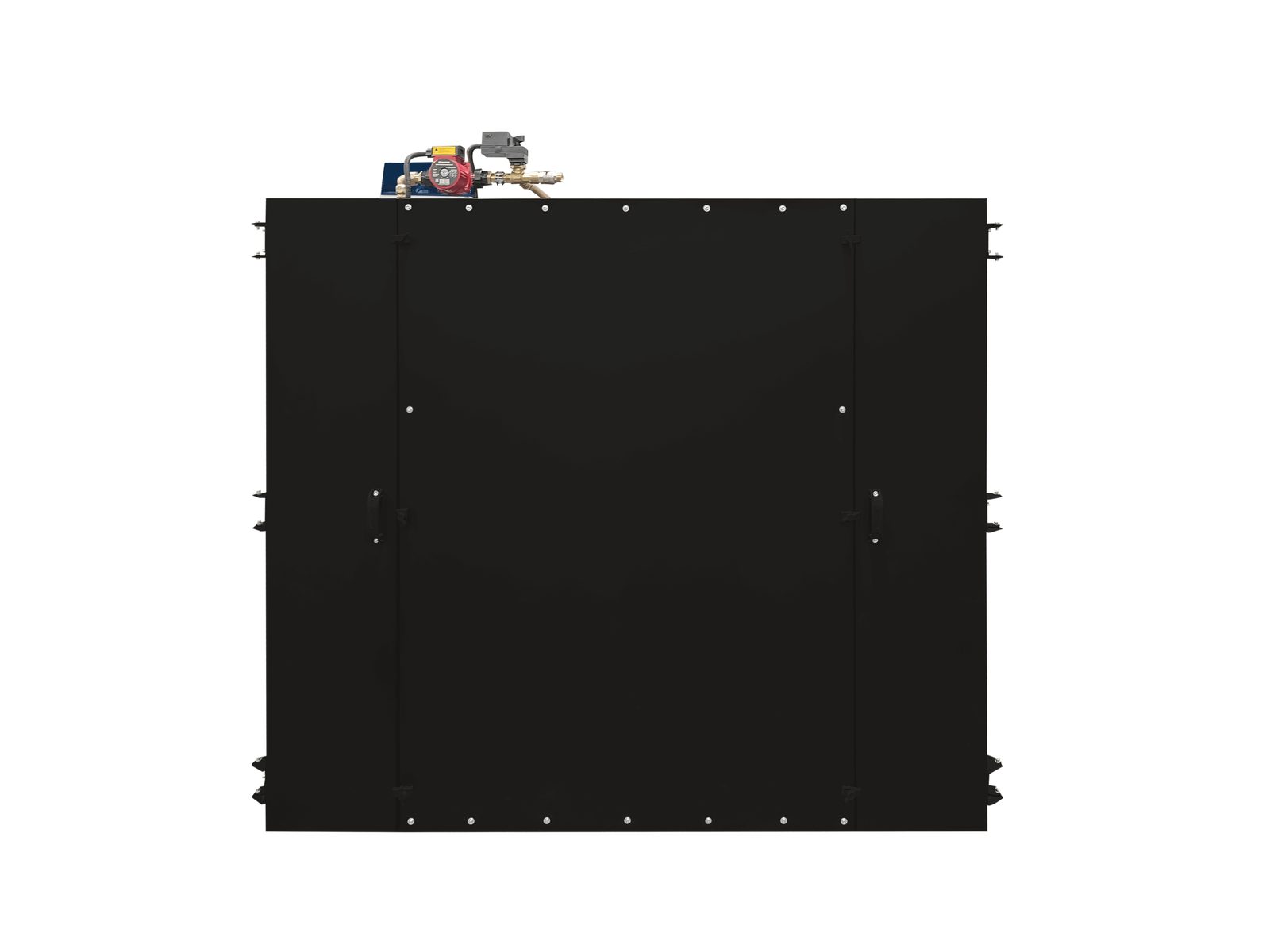

/139.jpg)
/88.jpg)
/87.jpg)
Частые вопросы
Как считают мощность калорифера приточной установки?
Q = 0,336 · L · Δt, где L — расход воздуха в м³/ч, Δt — разность температур на выходе и входе, Q — мощность в ваттах. Коэффициент учитывает плотность и теплоемкость воздуха при средних условиях.
Какой запас мощности закладывать?
10–20 % — на загрязнение оребрения, отклонения температуры теплоносителя и неточность расчетной наружной температуры. Больший запас приводит к перерегулированию и лишней стоимости узла обвязки.
Как защитить калорифер от размораживания?
Ставят термостат защиты по воздуху за калорифером и датчик обратной воды, а также схему обвязки с трехходовым клапаном и циркуляционным насосом, которая при остановке поддерживает проток через теплообменник. Без циркуляции трубки замерзают за считанные минуты.
Какой график теплоносителя брать в расчет?
Для узлов обвязки чаще всего 95/70 °C или 80/60 °C, для тепловых пунктов с погодным регулированием — фактический график в расчетную пятидневку. Занижение температуры подачи напрямую уменьшает выдаваемую мощность.
