Расчет бактерицидной секции обеззараживания воздуха
УФ-обеззараживание рассчитывается по бактерицидной дозе: произведению интенсивности излучения на время контакта воздуха с лампами.
Бактерицидная секция в воздуховоде
Число ламп и доза облучения
— заполните поля —
Рециркулятор для помещения
Подбор рециркулятора по объему помещения
— заполните поля —
Время обеззараживания помещения
— заполните поля —
Категории помещений и требуемая эффективность
По Р 3.5.1904-04 «Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха в помещениях».
| Категория | Помещения | Эффективность | Режим |
|---|---|---|---|
| I | Операционные, родильные, реанимация | 99,9 % | постоянно, закрытые облучатели |
| II | Перевязочные, палаты, процедурные | 99,0 % | постоянно, закрытые облучатели |
| III | Детские, школьные, спортзалы | 95,0 % | в присутствии людей |
| IV | Офисы, магазины, вокзалы | 90,0 % | в присутствии людей |
| V | Коридоры, санузлы, курительные | 85,0 % | периодически |
Бактерицидные дозы для 90 % инактивации
| Микроорганизм | Доза, Дж/м² | Для 99 %, Дж/м² | Для 99,9 %, Дж/м² |
|---|---|---|---|
| Кишечная палочка (E. coli) | 2,5 | 5,0 | 7,5 |
| Вирус гриппа | 3,5 | 7,0 | 10,5 |
| Стафилококк золотистый | 4,5 | 9,0 | 13,5 |
| Стрептококк | 4,2 | 8,4 | 12,6 |
| SARS-CoV-2 | 6,6 | 13,2 | 19,8 |
| Микобактерия туберкулеза | 10,0 | 20,0 | 30,0 |
| Синегнойная палочка | 10,5 | 21,0 | 31,5 |
| Плесневые грибы, споры | 60,0 | 120,0 | 180,0 |
Бактерицидный поток ламп
| Лампа | Электрическая мощность | Поток УФ-С (254 нм) | Ресурс |
|---|---|---|---|
| ДБ-15 (ртутная) | 15 Вт | 4,9 Вт | 8 000 ч |
| ДБ-30 (ртутная) | 30 Вт | 10,5 Вт | 8 000 ч |
| Амальгамная 55 Вт | 55 Вт | 18 Вт | 16 000 ч |
| Амальгамная 95 Вт | 95 Вт | 35 Вт | 16 000 ч |
| Амальгамная 150 Вт | 150 Вт | 55 Вт | 16 000 ч |
Практические требования
- Безозоновые лампы. В системах вентиляции применяются только безозоновые лампы (увиолевое стекло), иначе озон попадет в помещение.
- Учет старения. К концу срока службы поток лампы падает на 20–30 % — закладывайте запас или ведите счетчик наработки.
- Температура и скорость. Поток ртутных ламп падает при температуре ниже +15 °C и при скорости обдува выше 2 м/с. Амальгамные лампы к этому устойчивее.
- Блокировки. Обязательны концевые выключатели на дверцах секции: прямое УФ-С излучение опасно для глаз и кожи.
- Обслуживание. Колбы ламп протирают от пыли раз в квартал — слой пыли снижает поток на 10–15 %.
- Фильтрация. УФ-секцию ставят после фильтра: на запыленном воздухе эффективность резко падает, микроорганизмы экранируются частицами пыли.
Расход воздуха для расчета возьмите из расчета воздухообмена; сопротивление секции (30–60 Па) учтите в аэродинамическом расчете.
Оборудование под этот расчет
Весь каталог/136.jpg)

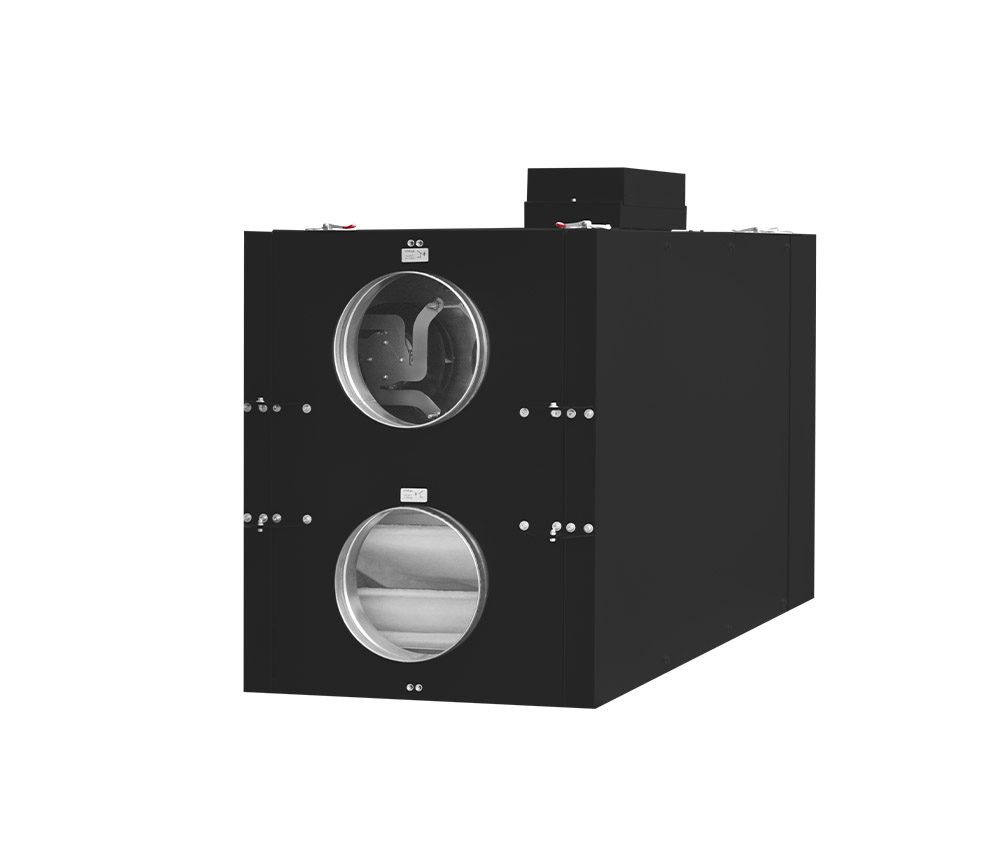

/109.jpg)

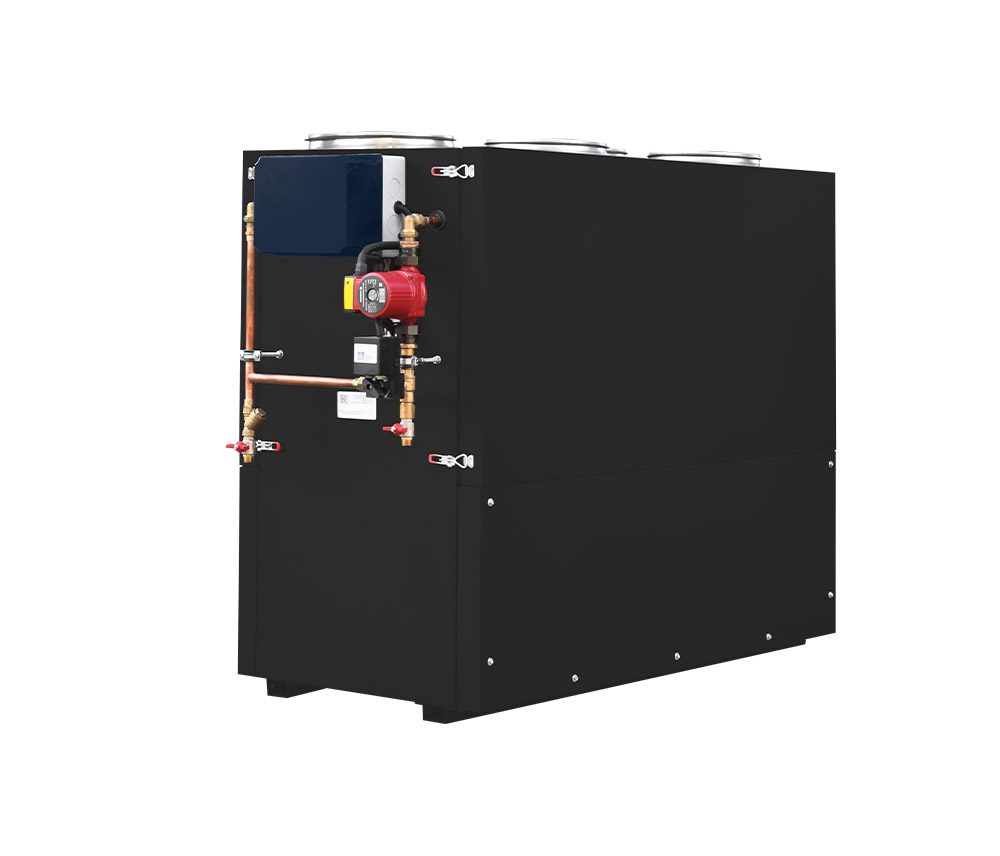

/122.jpg)

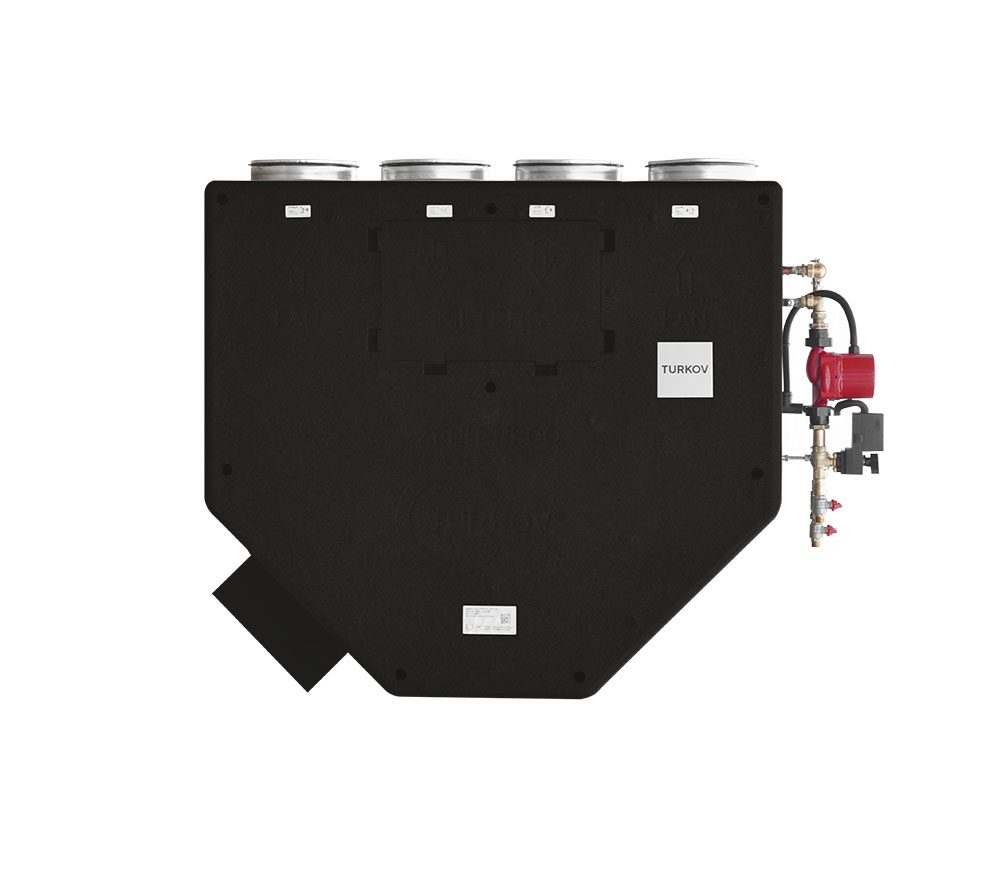

/111.jpg)
Частые вопросы
Какая доза УФ нужна для обеззараживания воздуха?
Для бактерий достаточно 10–25 Дж/м², для вирусов гриппа — 30–50 Дж/м², для устойчивых спор и микобактерий — до 100 Дж/м² и выше. Доза равна произведению интенсивности облучения на время нахождения воздуха в секции.
Как выбрать между канальной секцией и рециркулятором?
Канальная секция обрабатывает весь приточный или вытяжной поток и нужна там, где воздух подается централизованно. Рециркулятор работает в помещении при людях и подходит для кабинетов и классов без приточной вентиляции.
Сколько служит бактерицидная лампа?
Ресурс большинства ламп — 9000 часов, около года непрерывной работы. К концу ресурса поток УФ падает примерно на 30 %, поэтому срок отслеживают по счетчику наработки, а не по факту свечения.
Чем опасен озон и как его избежать?
Лампы с длиной волны 185 нм образуют озон, который вреден при вдыхании. Для воздуховодов и помещений применяют безозоновые лампы с увиолевым стеклом, пропускающим только линию 254 нм.
